兰州工程地质勘察的任务及方法(上）

（一）工程地质勘察的任务

工程地质勘察一般在工程地质测绘的基础上进行。它可以直接深入地下岩层取得所需的工程地质条件资料，是探明深部地质情况的可靠的方法。工程地质勘察的主要方式有工程地质钻探、坑探和物探，其主要任务为：

1、探明建筑场地的岩性及地质构造，即以及各地层的厚度、性质及其变化；划分地层并确定其接触关系；以及基岩的风化程度、划分风化带；研究岩层的产状、裂隙发育程度及其随深度的变化；研究褶皱、断裂、破碎带以及其他地质构造的空间分布和变化。

2、探明水文地质条件，即含水层、隔水层的分布、埋深、厚度、性质及地下水位。

3、探明地面及物理地质现象，包括河谷阶地、冲洪积扇、坡积层的位置和土层结构；溶岩的规模及发育程度；滑坡及泥石流的分布、范围、特性等。

4、提取岩土样及水样，提供野外试验条件。从钻孔或勘探点去岩土样或水样，提供室内试验、分析、鉴定之用。勘探所形成的坑孔可为现场原位试验提供场所和条件。

（二）兰州工程地质勘察的方法

1、工程地质坑、槽探

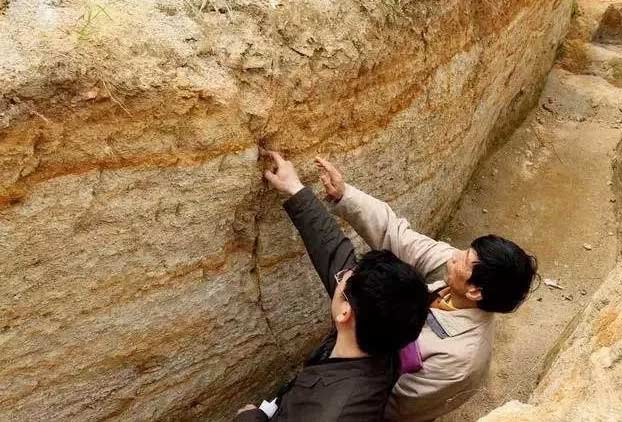

坑、槽探是在建筑场地挖探井或探槽以取得直观资料和原状土样，这是一种不使用专用机具的常用勘探方法。当场地地质条件比较复杂时，利用坑探可以直接观测地层的结构和变化，但坑探可达的深度较浅。坑探的种类有探槽、探坑和探井。

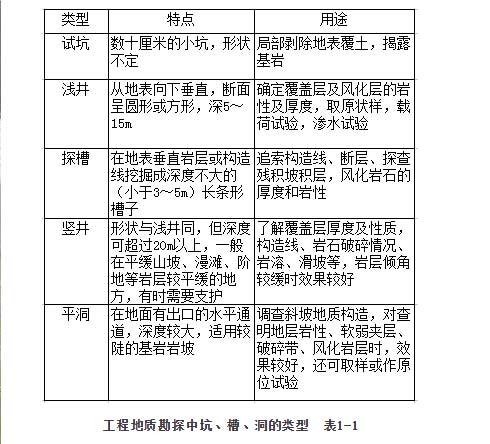

在工程地质勘察中，常用的坑、槽探主要有坑、槽、井、洞等几种类型，见表1-1。

探槽是在挖掘成长条形且两壁常为倾斜上宽下窄的槽子，其断面有梯形或阶梯型两种。较深的探槽两壁要进行必要的支护以策安全。探槽一般在覆盖土层小于3.0m时使用。它适用于了解地质构造线、断裂破碎带宽度、地层分界线、岩脉宽度及其延伸方向和采取原状土试样等。

凡挖掘深度不大且形状不一的坑，或成矩形的较短的探槽状的坑为探坑。探坑的深度一般为1.0～2.0m，与土层的目的相同。

探井一般深度都大于3.0m，其断面形状为方形、矩形和圆形。

圆形探井在水平方向能承受较大的侧压力，比其他形状的探井安全。

坑探中采取原状土样可按照以下步骤进行：首先在井底或井壁的指定深度处挖一土柱，土柱的直径必须大于土筒的直径，将土柱顶面削平，套上两端开口的金属筒并削去筒外多余的土，一面削土一面将筒压入，直到筒完全套入土柱体后切断土体柱。然后削去两端多余的土体，该上筒盖，用熔蜡密封后贴上标签并注明土柱的上下方向、编号等即完成取样工作。

2、钻探

（1）工程地质钻探的概念

工程地质钻探是获取地表下准确的地质资料的重要的方法，而且通过钻探的钻孔采取原状岩土样和做现场力学试验也是工程地质钻探的任务之一。

钻探是指在地表下用钻头钻入地层的勘探方法。在地层内钻成直径较小并具有相当深度的圆通形孔眼的孔称为钻孔。通常将直径大于于800mm以上的钻孔称为大直径钻井。

钻孔的要素如图所示。钻孔上部口径较大，下部口径较小，成阶梯状。钻孔的上部为孔口，底部为孔底；四周侧壁为孔壁。钻孔断面的直径为孔经；由大孔经改为小孔经称换经。从孔口到孔底的距离为孔深。

（2）钻探过程和钻进方法

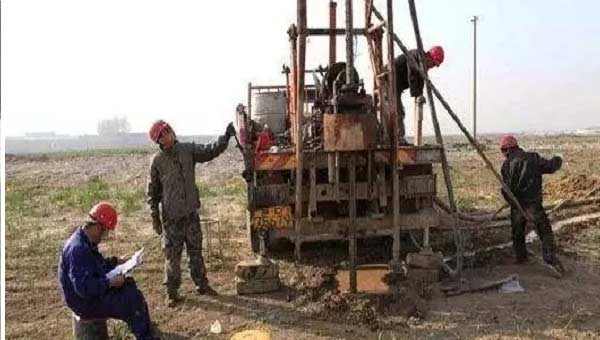

根据自然条件的复杂性以及工程要求选择钻探设备和钻进方法。钻机一般分为回转式和冲击式两种。

回转式钻机是利用钻机的回转器带动钻具旋转，磨消孔底地层而钻进，通常使用管状钻具，能取柱状岩芯样品。

冲击式钻机则利用卷扬机借钢丝绳带动有一定重量的钻具上下反复冲击，使钻头击碎孔底地层而形成钻孔后用抽筒提取岩石碎块或扰动土样。针对不同的岩石及地层条件，可选取不同的钻进方式、钻机与钻具。

钻探过程中有三个基本程序：

破碎岩土：在工程地质钻探中广泛采用人力和机械方法，使小部分岩土脱离整体而成为粉末、岩土块或岩土芯的现象，叫做破碎岩土。岩土的破碎是借助于冲击力、剪切力、研磨和压力来实现的。

采取岩土：用冲洗液（或压缩空气）将破碎的碎屑冲到孔外，或者用钻具（抽筒、勺形钻头、螺旋钻头、取土器、岩芯管等）靠人力或机械将孔底的碎屑或样芯取出于地面。

保全孔壁：为了顺利地进行钻探工作，必须保护好孔壁，不使其坍塌。一般使用套管和泥浆来护壁。
